DW08-300/100单体液压支柱

DW08-300/100单体液压支柱主要由顶盖组件、活柱、缸体、导向套、底座、限位圈、底座等零部件组成,其中顶盖组件中包括顶盖、铰盖、铰盖弹簧

在手机上查看本产品
中煤官方微信支付
中煤官方微信支付

DW08-300/100单体液压支柱产品详情

DW08-300/100单体液压支柱产品介绍

DW08-300/100单体液压支柱主要由顶盖组件、活柱、缸体、导向套、底座、限位圈、底座等零部件组成,其中顶盖组件中包括顶盖、铰盖、铰盖弹簧

DW08-300/100单体液压支柱工作过程

工作过程主要分为升柱、初撑、承载、回柱四个阶段:

升柱阶段,将注液枪插入三用阀中,通过乳液泵站的工作压力(15~20 mpa) 工作介质(含m10乳化剂 1%~2%乳化液) 注入支柱内腔,待工作介质充满内腔后迫使活柱升高。

初撑阶段,当活柱升高 h 撑紧支护工作面后,拔出注液枪。此时,支柱内腔的工作压力等同于泵站工作压力,支柱给予支护工作面的支撑力称为初撑力。

承载阶段,随着工作时间的延长,支护工作面作用在支柱顶盖上的载荷不断增加。当支柱承受的载荷超过了额定工作阻力时,三用阀中的安全阀被打开,内腔液体外溢,腔内压力随之降低,活柱下缩; 当支柱承受的载荷低于工作阻力时,安全阀关闭,使支柱重新达到平衡。

回柱阶段,打开三用阀中的卸载阀,支柱内腔工作液体由卸载阀排至采空区,不予回收。活柱在自重作用下回缩,完成降柱目的。就这样,支柱前移,循环工作。

DW08-300/100单体液压支柱技术参数

型号DW08-300/100

D:单体液压支柱

W:注液方式为外注式

08:最大支撑高度800mm

300:承重力300KN

100:油缸直径100mm

工作行程:227mm

最小支撑高度:273mm

重量:26KG

材质:27simn

DW08-300/100单体液压支柱煤安证书

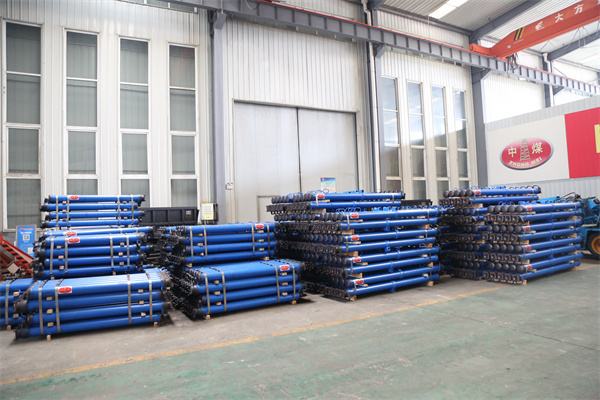

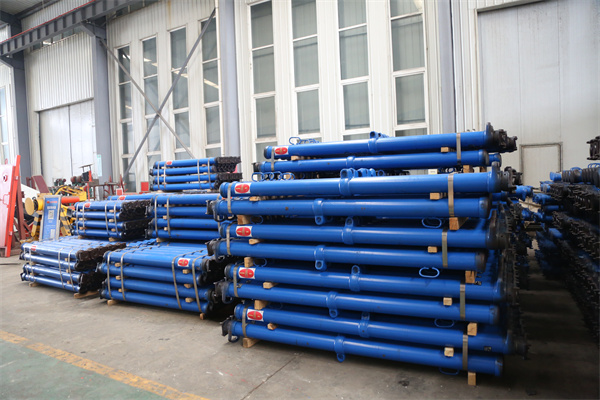

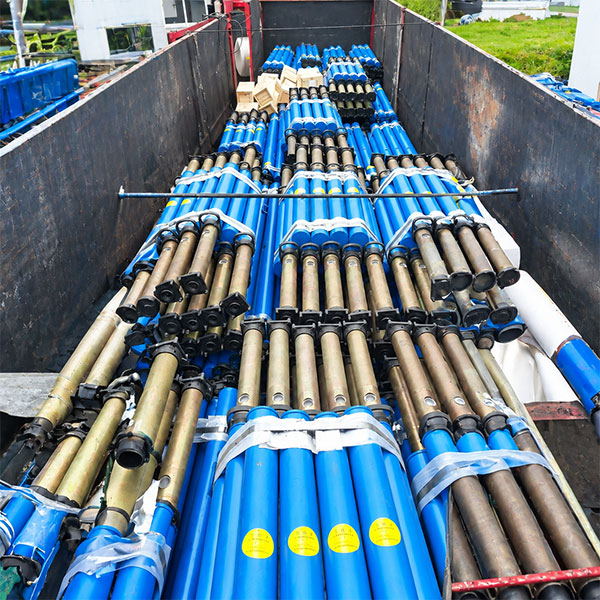

DW08-300/100单体液压支柱实物图

DW08-300/100单体液压支柱

DW08-300/100单体液压支柱

DW08-300/100单体液压支柱
